威努特工控安全監測與審計系統

• 產品簡介：

• 目前國內工業控制系統相對封閉的環境，使得來自系統內部人員在應用系統層面的誤操作、違規操作或故意的破壞性操作成為工業控制系統所面臨的主要安全風險。

　　１.１產品概述

　　目前國內工業控制系統相對封閉的環境，使得來自系統內部人員在應用系統層面的誤操作、違規操作或故意的破壞性操作成為工業控制系統所面臨的主要安全風險。因此，對生產網絡的訪問行為、特定控制協議內容的真實性、完整性進行監控、管理與審計是非常必要的。

　　威努特工控安全審計平臺，是專門針對工業控制網絡的信息安全審計系統。 它采用旁路部署，對工業生產過程“零風險”，基于對工業控制協議（如Modbus TCP、 OPC、DNP3、IEC 60870-5-104等）的通信報文進行深度解析（DPI，Deep Packet Inspection），能夠?qū)崟r檢測針對工業協議的網絡攻擊、用戶誤操作、用戶違規 操作、非法設備接入以及蠕蟲、病毒等惡意軟件的傳播并實時報警，同時詳實記 錄一切網絡通信行為，包括指令級的工業控制協議通信記錄，為工業控制系統的 安全事故調查提供堅實的基礎。

　　威努特工控安全審計平臺，廣泛應用于電力、石油、石化、軌道交通、煙草、 鋼鐵及先進制造等各個行業。

　　１.2產品架構

　　威努特工控安全審計平臺包括兩個組件： 工控網絡審計探針（簡稱“審計探針”）：為一個嵌入式硬件設備，旁路部署在工控網絡中，通過交換機鏡像獲取工控網絡流量，進行初步處理后上報給安全審計管理平臺。

　　安全審計管理平臺：為一個硬件服務器，負責接收各個工控網絡審計探針上 報的數據，進行統一地分析檢測，并將結果展現給管理員。

　　威努特工控安全審計平臺采用分布式部署、集中管理，多臺工控網絡審計探 針分布式部署在各個工業交換機的旁邊，由安全審計管理平臺進行統一的管理。

如下圖：

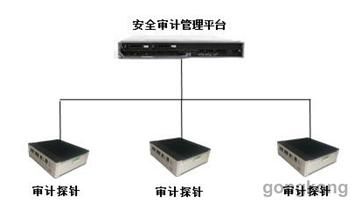

圖表 1 工控安全審計平臺部署架構

　　威努特工控安全審計平臺的邏輯架構劃分為數據采集層、分析檢測層、可視 化/告警層。

　　數據采集層：負責原始報文的采集、協議解析（包括TCP/IP協議棧的解析及 工業控制協議的深度解析）、初步攻擊檢測及信息匯聚與統計。

　　分析檢測層：綜合來自數據采集層的報文解析結果、初步檢測結果及匯總統 計信息，進行工控網絡通信行為建模，并進行TCP/IP異常檢測、工控指令異常檢測、工控關鍵事件檢測、網絡風暴檢測、網絡會話異常檢測、基于閾值的檢測等各類安全檢測，并支持基于用戶自定義規則的檢測。

　　可視化/告警層：接收來自分析檢測層的數據及檢測結果，一方面進行告警的 展現，另一方面對數據進行持久化并進行多維度的統計分析和展現。

　　１.3產品優勢

　　１.3.1工控協議指令級檢測與審計

　　威努特工控安全審計平臺搭載了威努特自研的深度數據包解析引擎，可對工 控協議做指令級檢測與審計，為解決針對工控網絡的安全問題提供了技術基礎保 障，其全面支持各大主流工業控制協議，并且能夠?qū)Ω黝悢?shù)據包進行快速有針對 性的捕獲與深度解析。對不同行業的工業控制系統，可以采取相應針對性的數據 包探測機制和解析策略。在遵循工業控制系統可用性與完整性的基礎上，能夠檢

　　測出數據包的有效內容特征、負載和可用匹配信息，如惡意軟件、具體數據和應用程序類型。

　　深度數據包解析引擎支持涵蓋OPC Classic、Modbus TCP、IEC 60870-5-104、DNP3、S7等在內的各大主流工控網絡協議。

　　１.3.2支持私有工控協議的擴展接口

　　工業控制系統的特點之一，是存在大量的私有工控協議，如果不能夠支持這 些私有的工控協議，會大大影響工控安全審計產品的檢測與審計能力。威努特工 控安全審計平臺提供SDK，開放的平臺接口可以方便客戶自行擴展支持私有工控協 議，以及做定制化的二次開發。

　　１.3.3高性能的深度解析及檢測能力

　　威努特工控安全審計平臺具備先進的硬件架構，采用專門適用于網絡處理的 MIPS多核CPU，而不是通用的x86架構CPU，為高性能的工控協議深度解析與檢測提 供了堅實的基礎保障。高性能的軟件架構及高性能多模式匹配算法，進一步保證 了工控協議深度解析與檢測的性能。

　　１.3.4專為工控環境設計的工業級硬件

　　工控網絡審計探針設備，嚴格按照工業級硬件的要求進行設計，能夠滿足各 種工業現場的環境要求。具體包括：

?　無風扇全封閉設計，防護等級：IP40；

?　9-36V DC，電源采用1+1冗余供電；

?　硬件產品達到工業三級B以上指標；

?　工作環境可滿足溫度：-40～70℃，濕度：5%～95% 無凝結；

?　轉發平面與控制平面分離設計；

?　多種靈活的安裝方式，包括導軌安裝、機柜安裝等。

　１.3.5針對工控行業用戶習慣設計的使用體驗

　　威努特工控安全審計平臺以提高工業控制網絡的日常安全管理、信息統計數 據的易讀性和可操作性為設計核心，降低操作復雜度，避免誤操作。系統充分利 用人工智能技術，大幅度簡化分析、管理、控制流程，并提供簡單易學的用戶界 面，方便管理人員日常操作管理。安全審計管理平臺支持實時可視化呈現工控網 絡鏈路的連通性和服務狀態，提供多類歷史監控數據對比分析，系統日志、配置 日志、流量日志、攻擊日志、訪問日志等類型日志的查詢與備份。

　　１.4主要功能

　　工控網絡異常檢測

　　工控網絡攻擊檢測

?　工控關鍵事件檢測

?　工控網絡連接視圖

?　告警事件統計

?　網絡連接統計

　網絡通信記錄回溯

　　客戶價值

　　２.1及時發現網絡攻擊，減少系統停車時間

　　威努特工控安全審計平臺能夠?qū)崟r檢測出針對工業協議的網絡攻擊、用戶誤 操作、用戶違規操作、非法設備接入以及蠕蟲、病毒等惡意軟件的傳播并實時報 警，幫助客戶及時采取應對措施，減少系統停車時間。

　　２.2為安全事故的調查，提供詳實的數據支持

威努特工控安全審計平臺能夠詳實記錄一切網絡通信行為，包括指令級的工 業控制協議通信記錄，并且提供了簡便易用的回溯功能，為工業控制系統的安全 事故調查提供了堅實的基礎和手段，改變以往工業控制系統出了安全事故無法取 證、調查無從下手的被動局面。

　　２.3通過網絡通信可視化，提高工控網絡運維效率

威努特工控安全審計平臺通過將工控網絡的通信行為可視化，并提供友好的 用戶界面，人性化的統計報表，極大的提高了企業工控網絡管理的效率，使企業 工控網絡管理簡單易行，從而降低工控網絡的運維成本
